3.2.4碟形彈簧組合
碟型彈簧可以以多種方式組合、對合組合或混合組合碟型彈簧組。下述內容用于無支撐面的碟型彈簧，也同樣可以用于有支撐面碟型彈簧，但必須考慮到彈簧厚度由t減少到t’造成的疊合組合彈簧高度減小或?qū)辖M合彈簧組中的疊合組合彈簧高度減小的影響。
彈簧組設計
疊合組合碟形彈簧組
由n片單彈簧平行放置組成的碟形彈簧組，其變形量恒定載荷則是單片彈簧計算載荷的n倍。如下圖
自由狀態下彈簧組的高度可由下式計算：
Lo=lo+(n-1) ?t。
如忽略摩擦，可得到下列等式：
變形量：Sot=s
載荷：Ftot =n?F
對合組合碟形彈簧組

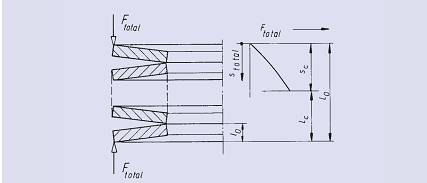

由i片單片彈簧串行放置組成的碟型彈簧組，其載荷恒定而變形量則是單片彈簧變型量的i倍，如下圖
自由狀態下對合組合彈簧組高度可由下式計劃計算：
Lo=i?lo
如忽略摩擦，可得到下列等式：
變形量：Stot=i?s
載荷：Ftot=F
